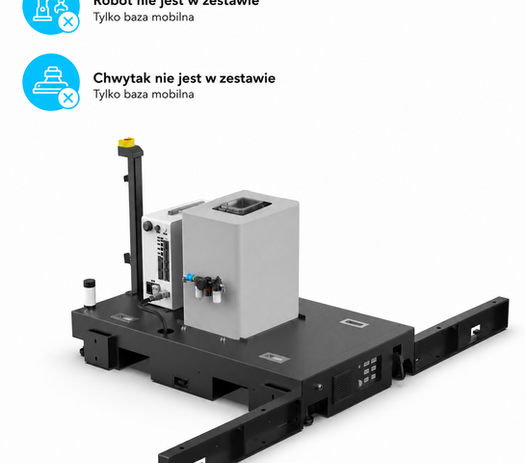

Rozwiązanie paletyzacji z windą (bez robota i chwytaka)
Zintegrowana, przemysłowa platforma mechaniczno-elektryczna przeznaczona do budowy stanowisk paletyzacji i depalletyzacji gabarytowej. Wyposażona w zaawansowaną, automatyczną oś podnoszącą (windę teleskopową), szafę dystrybucji zasilania oraz gotowe interfejsy przyłączeniowe sygnałów BHP i PLC. Idealny komponent dla integratorów oraz firm posiadających już roboty DOBOT CR20A lub CR30H.
18 000,00 €
18000
bez VAT, wysyłka obliczona przy wycenie
Układ przygotowania powietrza
Baza posiada fabrycznie zamontowany blok przygotowania pneumatyki z zaworami regulacyjnymi, filtrami oraz interfejsem źródła zasilania powietrzem. Układ gwarantuje dystrybucję o przepływie powyżej 350-500 NL/mi
Uzbrojona szafa automatyki
Wewnątrz korpusu bazy znajduje się kompletna szafa elektryczna z systemami zasilania i dystrybucji sygnałów. Na panel zewnętrzny wyprowadzono złącza LAN, dedykowane porty pod skanery laserowe oraz interfejsy sterowania PLC.
Teleskopowa kolumna (Winda)
Zintegrowana oś pionowa pozwala na płynną, automatyczną regulację wysokości osadzenia robota podczas pracy. Pozwala to na osiągnięcie maksymalnej wysokości stosu palety do 2640 mm, optymalizując trajektorię ruchu ramienia
Zestaw bazowy do stacji paletyzacji z windą
Gotowa, certyfikowana platforma mechaniczno-elektryczna pod coboty o dużym udźwigu. Wdróż stanowisko paletyzujące bez projektowania bazy od zera – zaoszczędź setki godzin pracy inżynierskiej.
Oszczędność czasu projektowego i pewność konstrukcji
Implementacja robota klasy 30 kg wymaga bezkompromisowej sztywności strukturalnej. Ta gotowa platforma pozwala inżynierom i integratorom ominąć ryzykowne i czasooperacyjne etapy obliczeń MES, spawania i testów obciążeniowych masywnych postumentów.
Dostarczany moduł posiada fabryczne okablowanie, systemy bezpieczeństwa oraz uniwersalne interfejsy. Konstrukcja została w pełni usztywniona pod kątem dynamicznych momentów siły generowanych przez ramię DOBOT CR30H, co eliminuje drgania resztkowe i gwarantuje sukces wdrożenia.
8 - 10 pudełek / min
Wydajność taktowania stacji przygotowana pod przemysłowe tempo linii pakujących.*
Budowa stacji – Zawartość zestawu bazowego
System modułowy typu plug-and-play zintegrowany w jednej stabilnej strukturze mechanicznej.
Oprogramowanie i algorytmy gotowe do integracji
Interfejs 3D
Proces konfiguracji wizualnej
Dostarczany pakiet procesowy zawiera intuicyjny interfejs konfiguracji z graficznym przewodnikiem krok po kroku oraz zaawansowanym wyświetlaczem geometrycznym 3D. Rozwiązanie umożliwia błyskawiczne zdefiniowanie parametrów pudełek, gabarytów palet oraz docelowych wzorców układania z wizualizacją w czasie rzeczywistym, dzięki czemu uruchomienie aplikacji po montażu robota jest proste i przejrzyste.
Optymalizacja Przestrzeni
Konfiguracja punktu przejściowego i docelowego
System w pełni obsługuje niezależne ustawianie punktu paletyzacji oraz punktu przejściowego osobno dla każdego pudełka. Rozwiązanie to skutecznie minimalizuje negatywny wpływ różnic w wielkości kartonów oraz dynamicznie zmieniającej się wysokości stosu. Eliminuje to konieczność rezerwowania nadmiernej strefy bezpieczeństwa nad paletą, dzięki czemu stosy są bardziej kompaktowe i stabilne strukturalnie.
High-Mix / Low-Volume
Elastyczna konfiguracja wzorca mozaiki
Oprogramowanie wspiera zaawansowane dostosowywanie kolejności paletyzacji pudełek oraz precyzyjnych kierunków ich wprowadzania dla aż 8 różnych rodzajów asortymentu jednocześnie. Algorytm dynamicznego układania jest niezastąpionym narzędziem w przypadku obsługi złożonych, wieloproduktowych i wymagających scenariuszy logistycznych na końcu linii.
Stabilizacja ładunku
Automatyczna obsługa warstwy pośredniej
W odpowiedzi na rygorystyczne potrzeby przemysłu spożywczego, napojowego oraz chemicznego, pakiet procesowy został wzbogacony o natywną obsługę pobierania i umieszczania przekładek stabilizujących stos. Konfiguracja tej funkcji zabezpieczającej ładunek przed przesunięciem jest prosta i wymaga zaledwie 3 szybkich kroków: zdefiniowania punktu pobrania przekładki, punktu przejściowego oraz docelowego punktu aplikacji.
Skalowanie stacji
Elastyczne mapowanie sygnałów IO chwytaka
Zaimplementowane w oprogramowaniu środowisko sygnałowe pozwala na bezproblemową konfigurację wyjść sterujących dla chwytaków dedykowanych do ciężkich ładunków. Ułatwia to integratorom dopasowanie algorytmów wykonawczych i parametrów czasowych podciśnienia pod docelowo wybrany typ i markę chwytaka pneumatycznego bądź elektrycznego.
Dopasuj platformę paletyzacji pod swój projekt
Skontaktuj się z zespołem inżynierów aplikacji Robosavex. Przeanalizujemy specyfikację Twojego stanowiska, pomożemy dobrać odpowiednie chwytaki lub osprzęt procesowy i przygotujemy bezpłatną, indywidualną wycenę wdrożenia.
